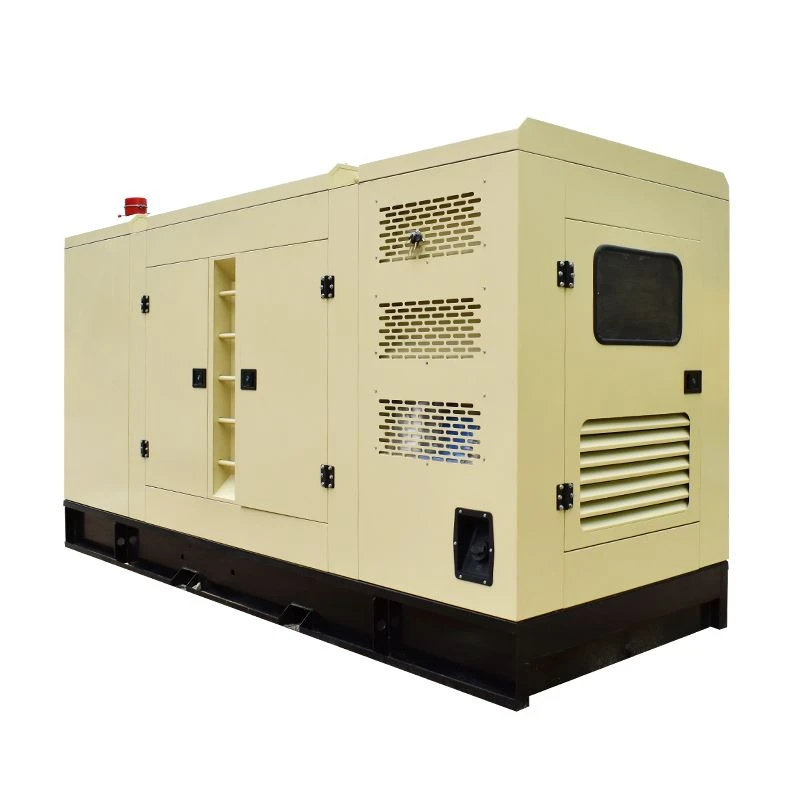

Super Silent kolmivaiheinen dieselgeneraattori yhdistää Cumminsin 5,9 litran kuusisylinterisen-moottorin korkean-tehokkuuteen, täysin{4}}kupariharjattomaan laturiin. Se tarjoaa vakaata jatkuvaa ja valmiustilaa teollisuus-, huolto--vara- ja melu{7}}herkkiin kaupunkisovelluksiin alhaisella melulla ja vähäisellä huoltotarpeella.

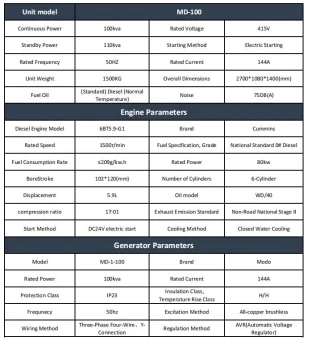

Tehon ja sähkön suorituskyky
|
Parametri |
Erittely |
|
Päävoima |
100 kVA / 80 kW |
|
Valmiustila virta |
110 kVA / 88 kW |
|
Tehotekijä |
0,8 jäljessä |
|
Ylikuormituskapasiteetti |
110 % ensiluokkaisesta arvosta jopa 1 tunti / 12 tuntia |
|
Jännitteen palautus |
<1.5 s after 100% block load |
|
Ympäristön lämpötila |
Täysi teho jopa 40 astetta / 104 astetta F |
|
Suurin korkeus |
1,000 m |
|
Jännitteen säätö |
±0,5 % AVR:llä |
|
Täydellinen harmoninen särö |
<3% no-load / <5% full linear load |
Polttoaine, mitat ja kokoonpano
|
Parametri |
Erittely |
|
Polttoaineen kulutus @ 50 % kuorma |
11.5 L/h |
|
Polttoaineen kulutus @ 75 % kuormitus |
16.8 L/h |
|
Polttoaineen kulutus @ 100 % kuormitus |
22.5 L/h |
|
Polttoainesäiliön tilavuus |
230 L |
|
Kesto @ 100 % kuormitus |
Jopa 10,2 h |
|
Moottori |
Cummins 5,9 L, 6-sylinterinen turboahdettu diesel |
|
Laturi |
Harjaton, 4-napainen, yksilaakerinen synkroninen |
|
Mitat (P × L × K) |
2 850 × 1 100 × 1 650 mm |
|
Kuiva paino |
Noin . 1,650 kg |
Sovellukset ja käyttöehdot
Rakennustyömaat:Jatkuva 100 kVA:n teho, joka on suunniteltu torninostureille ja työmaahyteille, korkea-syöttövirtatoleranssi moottorin suoralle käynnistykselle.
Kaupalliset ja lääketieteelliset klinikat:Hätävalmiustilan varmuuskopiointi, joka on integroitu automaattisiin siirtokytkimiin (ATS) kriittisten piirien palauttamiseksi 10 sekunnin sisällä verkkohäiriöstä.
Kaivos- ja ankarat teollisuusalueet:Pölynkestävä-teholähde, joka on varustettu raskailla-kaksois-
Televiestinnän etäinfrastruktuuri:Katkaise{0}}verkon virta, jossa on 24 tunnin integroitu peruspolttoainesäiliö, joka on suunniteltu jatkuvaan, ilman apua etäsolutorneihin.
Sähköinen yhteensopivuus
Kaksi{0}}taajuutta vaihdettava ominaisuus:
Vakiotaajuus 50 Hz (1500 RPM) 400 V/230 V jännitteellä, kenttä-konfiguroitavissa uudelleen 60 Hz:iin (1800 RPM) 480 V/277 V:lla.
Täyden-alueen jännitevaihtoehdot:
Konfiguroitava linja----lähtö 220 V, 380 V, 400 V, 415 V ja 480 V kolmivaihejärjestelmissä ilman vaihtovirtageneraattoria.
Raskaiden{0}}käyttöpiirien suojaus:
Varustettu teollisella 3--napaisella MCCB-katkaisijalla ja erillisellä kuparisella maadoituskorvakkeella, joka suojaa liitettyjä kuormia oikosulkuvikoilta.
Tarkkuusjännitesäätö:
Automatisoitu jännitteensäädin (AVR) tarjoaa vakaan -tilan jännitteen tarkkuuden ±0,5 %:n sisällä.
65 dBA Super-Hiljainen katos ja kotelot
Sertifioitu akustinen eristys:50 mm:n palosuojattu-kivivillavuori vaimentaa käyttömelua 65 dBA:iin 7 metrin etäisyydellä.
Korroosionkestävä{0}}rakenne:2 mm:n kylmävalssattu teräskotelo, jossa on sähköstaattisesti ruiskutettu ulkopolyesterijauhepinnoite, valmistettu kestämään 500 tunnin suolasuihkutestit rannikkoympäristöissä.
Asunnon sisäinen äänenvaimennin:Täysin suljettu raskaan{0}}pakokaasun äänenvaimennin pitää moottorin vastapaineen alle 7 kPa:ssa ja eliminoi matalataajuisen-pakoputken dronin.
Huolto:Neljä lukittavaa, 180 astetta kääntyvää sivuovea tarjoavat suoran, esteettömän pääsyn öljy-, polttoaine- ja ilmansuodattimiin kenttähuollon aikana.
Laadunvalvonta ja tehdaskuormitustestaus
Laserlinjaus ja toleranssit:Robottilaser{0}}leikatut kuomupaneelit säilyttävät IP23-tuloluokituksen, kun taas dynaaminen akselin kohdistus varmistaa kytkennän samankeskisyyden ±0,1 mm:n tarkkuudella.
Täydellinen sähködiagnostiikka:Jokaiselle vaihtovirtalaturille tehdään Megger-eristys{0}}resistanssitestaus luokan H standardien mukaisesti sekä kattava johdotuksen{1}}jatkuvuustarkistus.
Multi-Step Load Bank Testing:Yksiköt suorittavat dokumentoidun 2-tunnin tehdastestin 25 %, 50 %, 75 %, 100 % ja 110 % ylikuormitusvaiheissa reaaliaikaisen lämpötilan seurannan avulla.
Tehdastestin sertifikaatti:Täydelliset diagnostiset testiraportit, polttoaineenkulutuskäyrät ja tärinänpoistotodistukset sisältyvät lähetysasiakirjapakettiin.
Takuu ja maailmanlaajuinen vaatimustenmukaisuus
Kattava takuu:Takuulla on 12-kuukauden tai 1 000 käyttötunnin tehdastakuu työpaikan käyttöönottopäivästä alkaen.
Varaosatuki hätätilanteessa:Nopeasti liikkuvia{0}}huoltosarjoja, mukaan lukien OEM-suodattimet, tuulettimen hihnat ja AVR-moduulit, on varastossa 48 tunnin sisällä pikalähetystä varten.
Globaali säännöstenmukaisuus:Valmistettu ISO 9001/14001 -sertifioiduissa tiloissa, joissa on täysi CE-konedirektiivin noudattaminen ja virallinen päästödokumentaatio.
FAQ
K: Mitä tietoja tarvitaan generaattorin määrittämiseen projektiani varten?
V: Toimittajan tulee vahvistaa vaadittu jännite, taajuus, vaihe, kuormitustyyppi, korkeus, ympäristön lämpötila, polttoaineen-käyttöaikavaatimus, ATS-vaatimus ja asennusympäristö ennen lopullista konfigurointia.
K: Vaatiiko kaksois{0}}taajuuden vaihto (50 Hz - 60 Hz) laitteistomuutoksia?
V: Vaihto 50 Hz/1500 RPM ja 60 Hz/1800 RPM välillä edellyttää pätevän teknikon suorittamaa ohjaimen uudelleenkonfigurointia ja nopeudensäätimen säätöä.
K: Minkä merkkistä laturia tässä laitteessa käytetään?
V: Laturi on kääritty{0}}taloon Hebei Xiong'anin tehtaallamme käyttämällä 100 % kuparikäämiä; kolmannen osapuolen tuotemerkit, kuten Stamford tai Mecc Alte, voidaan määrittää tilauksesta vaihtoehtoiseksi kokoonpanoksi.
K: Mikä on vähimmäistilausmäärä ja normaali tuotannon läpimenoaika?
V: MOQ on 1 yksikkö projektitilauksille, ja standardi toimitusaika on 20-25 kalenteripäivää tilausvahvistuksesta vakiojännite- ja taajuuskokoonpanoille.
K: Mikä on nimellisvirtalähtö tavallisessa 400 V:n kolmivaiheisessa konfiguraatiossa?
V: 100 kVA:n alkuteholla, 400 V:n kolmivaiheisella jännitteellä ja tehokertoimella 0,8, nimellisvirta on noin 144 A; tämä siirtyy suhteellisesti, kun yksikkö kenttä{5}}konfiguroidaan uudelleen 480 V:iin tai muuhun tuettuun jännitteeseen.
